Позиционеры

Позиционер представляет собой устройство, которое устанавливается на запорную и регулирующую трубопроводную арматуру. Он служит для задания точного положения штока, на который закреплен запорный элемент. Его использование позволяет полностью исключить протечку транспортируемой среды через запорный узел из-за износа деталей, трения соприкасающихся частей или дисбаланса плунжера. Использование позиционера необходимо в инженерных системах, где важно точное дозирование потока либо транспортируемое вещество находится под большим давлением или имеет высокую вязкость.

Приобрести различные виды позиционеров можно в компании «Диамайда». Мы предлагаем покупателям в Москве и других городах России качественное и надежное оборудование по низким ценам. Подобрать необходимые позиционеры вы можете в нашем каталоге самостоятельно или с помощью наших консультантов.

Принцип работы и виды позиционеров

Все позиционеры работают на принципе устранения разницы задаваемого положения регулируемого крана и его текущего положения. Эта разница называется рассогласованием. Заданное положение в виде пропорционального пневматического (0.2 … 1) бар или (0.4 ……20) мА электрического токового сигнала (токовая петля) подаётся на вход, соответственно пневматического или электропневматического позиционера. Входной сигнал вычитается из показаний внутреннего датчика обратной связи; полученное в результате рассогласование усиливается и подаётся на привод в виде пневматического сигнала так, что привод начинает перемещать запорный элемент крана в сторону устранения рассогласования.

Существуют три разновидности этого оборудования:

  • Пневматические позиционеры. Это наиболее простые устройства, в которых угол поворота вала крана преобразуется в усилие растяжение пружины, которое компенсирует усилие, создаваемое входным пневматическим сигналом 0.2 ……... 1 бар.
  • Электропневматические позиционеры. В этих позиционерах слабый электрический сигнал преобразуется в мощный пневматический с помощью пропорционального усилителя типа сопло- заслонка. Этот пневматический сигнал и приводит в действие пневмоприводы крана.
  • Смарт позиционеры. Содержат встроенный микропроцессор, который управляет работой позиционера, поддерживает диалог с оператором, снабжён программами калибровки, настройки и диагностики состояния крана. Как правило смарт-позиционеры могут быть использованы в промышленных системах АСУ ТП и поддерживают соответствующие протоколы обмена данными.

Существуют также позиционеры с дополнительными свойствами:

  • С взрывозащитой – имеют защиту, позволяющую эксплуатировать их во взрывоопасной среде;
  • В низкотемпературном исполнении, т.е. на низкие температуры, – такое устройство можно использовать при температуре окружающего воздуха до минус 60оС

Как оформить заказ

Заказать позиционеры вы можете по телефону у наших менеджеров или самостоятельно на сайте, с помощью формы обратной связи. Многолетний опыт и стабильность работы компании «Диамайда» позволяют нам делать заказчикам лучшие на рынке предложения.

Звоните! Мы ценим каждое обращение.

Пневматические позиционеры:

Пневматический позиционер YT-1200

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 3 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 80 л/мин
Полное описание

Пневматический позиционер YT-1200R

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 3 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 80 л/мин
Полное описание

Электропневматические позиционеры:

Электропневматический позиционер 1200R

Входной управляющий сигнал
Давление
Резьбы под фитинги
Резьба под манометры
Внутренний расход воздуха
Материал корпуса
Класс защиты
Мощность выходного сигнала
Полное описание

Электропневматический позиционер YT-1000L

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 3 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 80 л/мин
Полное описание

Электропневматический позиционер YT-1000R

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 3 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 80 л/мин
Полное описание

Электропневматический позиционер YT-1050R(L)

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 3 л/мин
Материал корпуса Нерж. сталь 316
Класс защиты IP 66
Мощность выходного сигнала 80 л/мин
Полное описание

Электропневматический позиционер YT-1300

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 2 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 70 л/мин
Полное описание

Программируемые позиционеры (smart):

Программируемый позиционер YT-2300

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 2 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 70 л/мин
Полное описание

Программируемый позиционер YT-2350

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 2 л/мин
Материал корпуса Нерж. сталь AISI 316
Класс защиты IP 66
Мощность выходного сигнала
Полное описание

Программируемый позиционер YT-2400

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха <2 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 70 л/мин
Полное описание

Программируемый позиционер YT-2500

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 0,01 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 50 л/мин
Полное описание

Программируемый позиционер YT-2501

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 0,01 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 50 л/мин
Полное описание

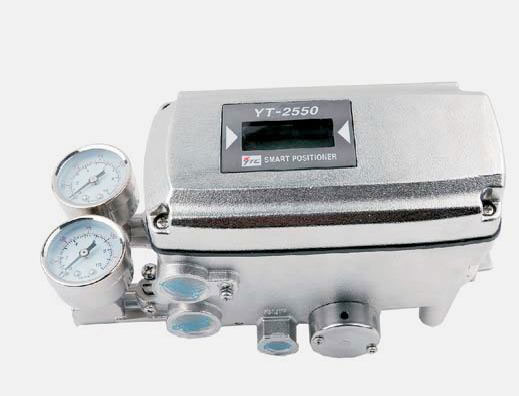

Программируемый позиционер YT-2550

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 0,01 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 50 л/мин
Полное описание

Программируемый позиционер YT-2600

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха <0,01 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 60 л/мин
Полное описание

Программируемый позиционер YT-2700

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха 0,01 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 22 л/мин
Полное описание

Программируемый позиционер YT-3300

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха <0,01 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 60 л/мин
Полное описание

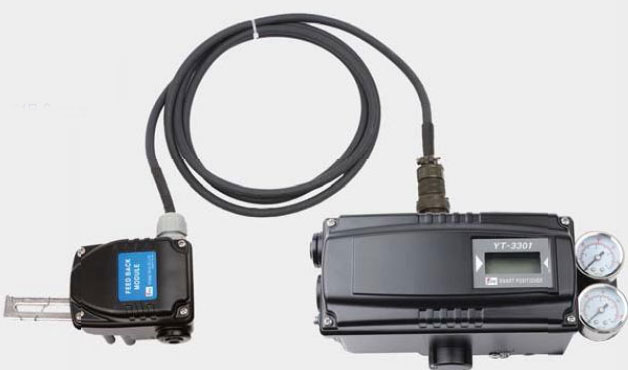

Программируемый позиционер YT-3301

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха <2 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 70 л/мин
Полное описание

Программируемый позиционер YT-3400

Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Внутренний расход воздуха <2 л/мин
Материал корпуса Литой алюминий
Класс защиты IP 66
Мощность выходного сигнала 70 л/мин
Полное описание
