Отсечные клапаны

Отсечные клапаны широко применяются в системах автоматизации когда необходимо быстро отсечь какую-то ветвь системы. Основное требование – высокое бастродействие. В качестве отсечных могут быть применены шаровые краны и дисковые заслонки при условии применения быстродействующих пневмоприводов и соответствующих схем и устройств управления. При прочих равных условиях чем меньше собственный объём клапана, тем быстрее он закрывается. Наименьшим собственным объёмом обладают аксиальные клапаны серии VIP.и, при использовании соответствующих схем управления скорость срабатывания может исчисляться десятками миллисекунд.

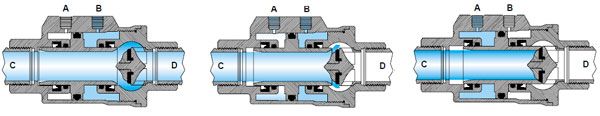

Стадии закрытия аксиального клапана.
На рисунке хорошо видно, что полости привода запорного элемента имеют минимальный собственный объём. Это стало возможным вследствие специфики конструкции запорного элемента – трубки, которая имеет очень малую площадь поперечного сечения и, следовательно , минимальное усилие, необходимого для переключения. VIP широко используются для управления подачи СОЖ в станках с ЧПУ.
